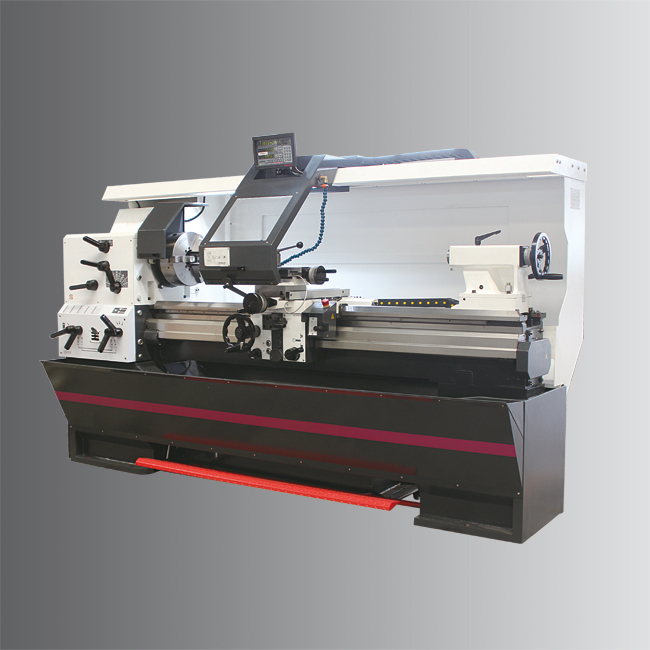

TYK4412/TYK5216/TYK6222型車床

型號 Model TYK 4412 TYK 5216 TYK 6222 貨號 Item No. P4244300 P4254400 P4262500 電壓 Electrical connection 3 x 400 V ~50 Hz 3 x 400 V ~50 Hz 3 x 400 V ~50 Hz 電機功率 Drive motor 4 KW 5.5 KW 7.5 KW 加工范圍 Work areas 　　　主軸中心高 Centre height 220 mm 260 mm 310 mm 主軸中心距 Centre width 1150 mm 1600 mm 2200 mm 床身上*大回轉直徑 Turning Ø over lathe bed Ø400 mm Ø520 mm Ø620 mm 馬鞍板上*大回轉直徑 Turning Ø in the bed bridge Ø600 mm Ø780 mm Ø880 mm 拖板上*大回轉直徑 Turning Ø over cross slide Ø210 mm Ø324 mm Ø424 mm 花盤前馬鞍板的有效長度 Turning length in the bed bridge from face plate 250 mm 280 mm 200 mm 主軸 Headstock 　　　主軸通孔 Spindle bore Ø52 mm Ø80 mm Ø105 mm 主軸錐度 Main spindle taper MT4 MT7(Ø80)...

分類：

數控機床機械加工設備

型號	Model	TYK 4412	TYK 5216	TYK 6222
貨號	Item No.	P4244300	P4254400	P4262500
電壓	Electrical connection	3 x 400 V ~50 Hz	3 x 400 V ~50 Hz	3 x 400 V ~50 Hz
電機功率	Drive motor	4 KW	5.5 KW	7.5 KW
加工范圍	Work areas
主軸中心高	Centre height	220 mm	260 mm	310 mm
主軸中心距	Centre width	1150 mm	1600 mm	2200 mm
床身上*大回轉直徑	Turning Ø over lathe bed	Ø400 mm	Ø520 mm	Ø620 mm
馬鞍板上*大回轉直徑	Turning Ø in the bed bridge	Ø600 mm	Ø780 mm	Ø880 mm
拖板上*大回轉直徑	Turning Ø over cross slide	Ø210 mm	Ø324 mm	Ø424 mm
花盤前馬鞍板的有效長度	Turning length in the bed bridge from face plate	250 mm	280 mm	200 mm
主軸	Headstock
主軸通孔	Spindle bore	Ø52 mm	Ø80 mm	Ø105 mm
主軸錐度	Main spindle taper	MT4	MT7(Ø80)	1:20(Ø105)
主軸轉速	Spindle speeds	40-2200 rpm	30-1500 rpm	40-1650 rpm
檔位數	Speed step	12 steps	12 steps	12 steps
進給及螺紋	Feed and thread pitch
縱向進給范圍	Longitudinal feed	0.05 - 0.75 mm/rev	0.05 - 1.5 mm/rev	0.05 - 1.5 mm/rev
橫向進給范圍	Cross feed	0.025 - 0.375 mm/rev	0.025 - 0.75 mm/rev	0.025 - 0.75 mm/rev
公制螺紋范圍	Metric thread	0.5 - 7.5 mm/rev	0.5 - 15 mm/rev	0.5 - 15 mm/rev
大絲桿規格	Pitch lead screw	6 mm	12 mm	12 mm
拖板	Carriage
中拖板行程	Travel cross slide	300 mm	350 mm	350 mm
小拖板行程	Travel top slide	130 mm	170 mm	170 mm
尾架	Tailstock
尾架套筒直徑	Quill diameter	Ø58 mm	Ø72 mm	Ø72 mm
尾架套筒行程	Sleeve stroke	155 mm	180 mm	180 mm
套筒內孔錐度	Taper in the sleeve	MT4	MT5	MT5
外形尺寸	Dimensions
長寬高	Length x width x height	/	2860x1150x1780 mm	3460x1150x1830 mm
凈重	Total weight	/	2470 kg	2800 kg
