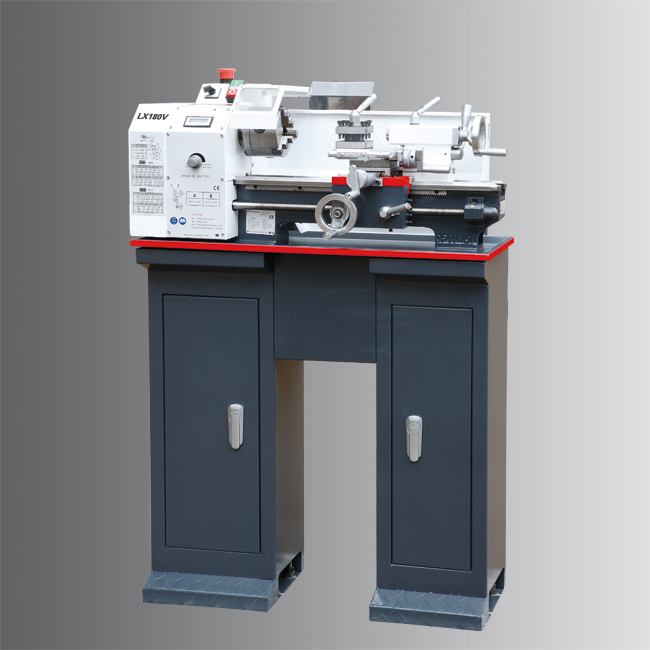

TYK180V型 小型車床
型號 Model TYK 180V 產品編號 Code No. PX4118000 加工范圍 Capacity 床身上*大回轉直徑 Swing over bed ø180mm 拖板上*大回轉直徑 Swing over cross slide ø120mm 兩頂尖中心距 Admits between 300mm 主軸中心高 Center height 90mm 床身寬度 Width of bed 100mm 主軸 HEADSTOCK 主軸通孔直徑 Spindle bore ø21mm 主軸內孔錐度 Taper of spindle bore MT3 主軸轉速范圍 Range of spindle speed 150-2500rpm 進給及螺紋 FEEDS AND THREADS 小拖板*大縱向行程 Compound rest travel 75mm 中拖板*大橫向行程 Cross slide travel 100mm 車刀刀桿*大截面 Max.Section of tool 10x10mm 公制螺紋范圍 Threads metric pitches 0.5-3mm 英制螺紋范圍 Threads imperial pitches 10-44TPI 尾座 TAILSTOCK 尾座套筒直徑 Quill diameter ø25mm 尾座套筒行程 Quill travel 60mm 尾座套筒內孔錐度 Quill taper MT2 電機 MOTOR 主電機功率 Main m...
分享
相關產品
描述
| 型號 | Model | TYK 180V |
| 產品編號 | Code No. | PX4118000 |
| 加工范圍 | Capacity | |
| 床身上*大回轉直徑 | Swing over bed | ø180mm |
| 拖板上*大回轉直徑 | Swing over cross slide | ø120mm |
| 兩頂尖中心距 | Admits between | 300mm |
| 主軸中心高 | Center height | 90mm |
| 床身寬度 | Width of bed | 100mm |
| 主軸 | HEADSTOCK | |
| 主軸通孔直徑 | Spindle bore | ø21mm |
| 主軸內孔錐度 | Taper of spindle bore | MT3 |
| 主軸轉速范圍 | Range of spindle speed | 150-2500rpm |
| 進給及螺紋 | FEEDS AND THREADS | |
| 小拖板*大縱向行程 | Compound rest travel | 75mm |
| 中拖板*大橫向行程 | Cross slide travel | 100mm |
| 車刀刀桿*大截面 | Max.Section of tool | 10x10mm |
| 公制螺紋范圍 | Threads metric pitches | 0.5-3mm |
| 英制螺紋范圍 | Threads imperial pitches | 10-44TPI |
| 尾座 | TAILSTOCK | |
| 尾座套筒直徑 | Quill diameter | ø25mm |
| 尾座套筒行程 | Quill travel | 60mm |
| 尾座套筒內孔錐度 | Quill taper | MT2 |
| 電機 | MOTOR | |
| 主電機功率 | Main motor power | 600W |
| 外形尺寸及重量 | DIMENSION AND WEIGHT | |
| 外形尺寸（長×寬×高） | Overall dimension(L×W×H) | 740x390x310mm |
| 包裝箱尺寸（長×寬×高） | Packing size(L×W×H) | 810x470x440mm |
| 凈重/毛重 | Net weight/Gross weight | 61/71kg |
