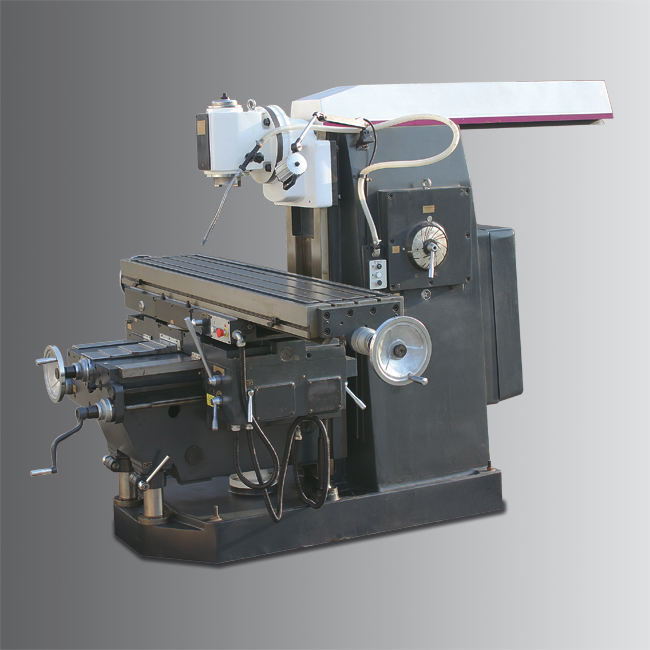

TYK300型 萬能臥式升降臺銑床
型號 Model TYK300 貨號 Code No. Z2230000 電壓 Voltage 400 V/50 HZ/3 PH 主電機功率 Main motor power 11 KW 進給電機功率 Feed motor speed 3 KW 冷卻泵功率 Cooling pump power 0.15 KW 工作臺面積 Worktable area 425x2000 mm T型槽 T slots (N×W×D) 3x18x100 mm 工作臺承重 Table Load-bearing 800 Kg 工作臺行程-縱向（手動/機動） Trip of worktable longitudinal(manual/mobile) 1200/1180 mm 工作臺行程-橫向（手動/機動） Trip of worktable transverse(manual/mobile) 410/400 mm 工作臺行程-升降（手動/機動） Trip of worktable movements(manual/mobile) 460/450 mm 工作臺*大旋轉角度 Max. rotary angle of table ±45° 工作臺進給級數 Feed series workstations 15 工作臺進給范圍-縱向 Feed scope workstations longitudinal 10-1250 mm/min 工作臺進給范圍-橫向 Feed scope workstations transverse 10-1250 mm/min 工作臺進給范圍-升降 Feed scope workstations movements 2.5-315...
分類：
描述
| 型號 | Model | TYK300 |
| 貨號 | Code No. | Z2230000 |
| 電壓 | Voltage | 400 V/50 HZ/3 PH |
| 主電機功率 | Main motor power | 11 KW |
| 進給電機功率 | Feed motor speed | 3 KW |
| 冷卻泵功率 | Cooling pump power | 0.15 KW |
| 工作臺面積 | Worktable area | 425x2000 mm |
| T型槽 | T slots (N×W×D) | 3x18x100 mm |
| 工作臺承重 | Table Load-bearing | 800 Kg |
| 工作臺行程-縱向（手動/機動） | Trip of worktable longitudinal(manual/mobile) | 1200/1180 mm |
| 工作臺行程-橫向（手動/機動） | Trip of worktable transverse(manual/mobile) | 410/400 mm |
| 工作臺行程-升降（手動/機動） | Trip of worktable movements(manual/mobile) | 460/450 mm |
| 工作臺*大旋轉角度 | Max. rotary angle of table | ±45° |
| 工作臺進給級數 | Feed series workstations | 15 |
| 工作臺進給范圍-縱向 | Feed scope workstations longitudinal | 10-1250 mm/min |
| 工作臺進給范圍-橫向 | Feed scope workstations transverse | 10-1250 mm/min |
| 工作臺進給范圍-升降 | Feed scope workstations movements | 2.5-315 mm/min |
| 快速進給范圍 | Rapid feed ranges | X:3200 mm/min |
| Y/Z:800/3200 mm/min | ||
| 主軸到懸梁底距離 | Distance from spindle center to arm | 212 mm |
| 工作臺中心到導軌距離 | Distance between table center to vertical guide way | 450 mm |
| 拉桿直徑 | Arbor diameter | 24 mm |
| 主軸端面到工作臺面*小距離 | Min. distance from spindle center to table | 30 mm |
| 主軸孔錐度 | Spindle hole taper | ISO 50 7:24 |
| 主軸孔直徑 | Diameter of spindle hole | Ø69.95 mm |
| 主軸中心至工作臺距離 | Face to workstations from the spindle | 30-480 mm |
| 主軸變速級數 | Spindle speed series | 20 |
| 主軸變速范圍 | Spindle speed range | 18-1400 rpm |
| 主電機功率 | Main electrical power | 11 KW |
| 包裝尺寸 | Overall size | 2614x2497x2043 mm |
| 外形尺寸 | Size of machine | 2700x2500x2200 mm |
| 凈重/毛重 | Net weight/ Gross weight | 5200 kg/5850 kg |
