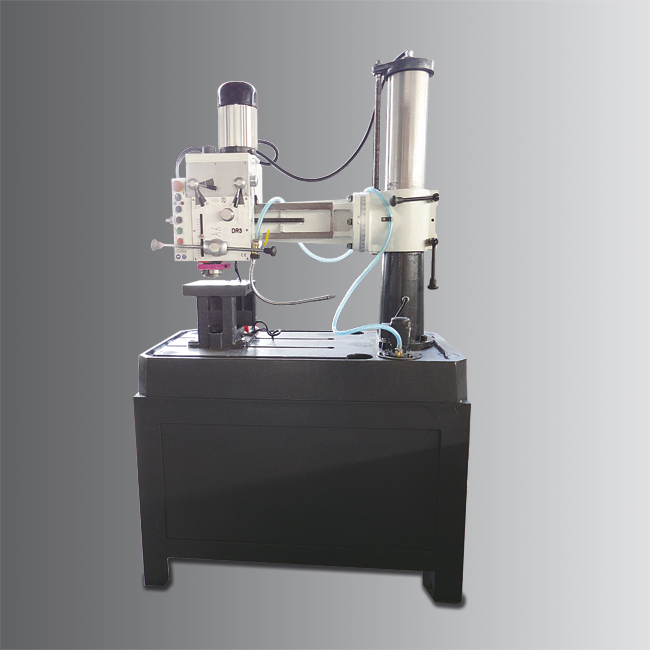

TYK03型 搖臂鉆床
型號 Model TYK03 貨號 Item no. 3703180 電器容量 Electrical connection 主電機功率 Power main motor 1.1 kW 加工范圍 Drilling capacity *大鉆孔直徑 Drilling capacity in steel (S235JR) Ø31.5 mm *大攻絲直徑 Tapping capacity（max.） 鑄鐵(Cast Iron)20 鋼(Steel)16 主軸 Spindle seat 主軸*大行程 Spindle travel 130 mm 主軸錐孔 Spindle taper MT 3 主軸進給量 Spindle feed 0.08,0.14,0.23 mm/rev 轉速 Speeds 主軸轉速 Spindle speeds 100-1600 r/min 轉速級數 Number of steps 8 工作臺 Drilling table 工作臺尺寸 Working surface table Length x width 250 x 250 x 250 mm 底座尺寸 Working surface stand length x width 1200 x 625 x 155 mm 主軸端面至工作臺面距離 Distance spindle - table 275-680 mm 主軸中心至立柱母線距離 Distance spindle axis to column generating line 300-700 mm 搖臂水平面內回轉角度 Rotary angle of rocker in horizontal plane 360° 立柱...
分享
相關產品
描述
| 型號 | Model | TYK03 |
| 貨號 | Item no. | 3703180 |
| 電器容量 | Electrical connection | |
| 主電機功率 | Power main motor | 1.1 kW |
| 加工范圍 | Drilling capacity | |
| *大鉆孔直徑 | Drilling capacity in steel (S235JR) | Ø31.5 mm |
| *大攻絲直徑 | Tapping capacity（max.） | 鑄鐵(Cast Iron)20 鋼(Steel)16 |
| 主軸 | Spindle seat | |
| 主軸*大行程 | Spindle travel | 130 mm |
| 主軸錐孔 | Spindle taper | MT 3 |
| 主軸進給量 | Spindle feed | 0.08,0.14,0.23 mm/rev |
| 轉速 | Speeds | |
| 主軸轉速 | Spindle speeds | 100-1600 r/min |
| 轉速級數 | Number of steps | 8 |
| 工作臺 | Drilling table | |
| 工作臺尺寸 | Working surface table Length x width | 250 x 250 x 250 mm |
| 底座尺寸 | Working surface stand length x width | 1200 x 625 x 155 mm |
| 主軸端面至工作臺面距離 | Distance spindle - table | 275-680 mm |
| 主軸中心至立柱母線距離 | Distance spindle axis to column generating line | 300-700 mm |
| 搖臂水平面內回轉角度 | Rotary angle of rocker in horizontal plane | 360° |
| 立柱直徑 | Column diameter | 150 mm |
| 尺寸 | Dimensions | |
| 外形尺寸 | Overall Size | 1235 x 625 x 1230 mm |
| 包裝尺寸 | Packing dimension | 1270 x 690 x 1370 mm |
| 凈重/毛重 | N.W./G.W. | 500/580 kg |
