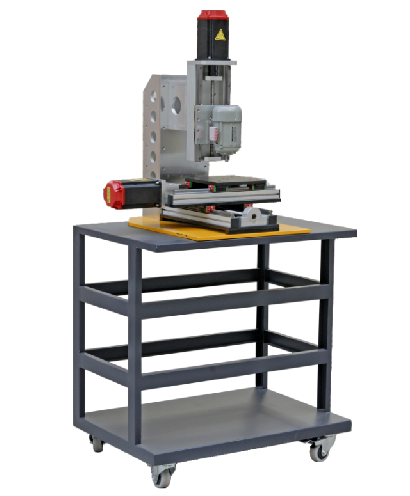

一、設備功能說明 三軸滑臺采用可拆裝的機械結構，可以完成數控機床機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、XY垂直度及Z軸垂直度的等精密機械檢測技術的實訓。 滑臺的導軌采用直線導軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用工業鋁型材加工而成，外形美觀實用。 二、設備實訓項目 1、行程限位參數設定實訓 2、滾珠絲桿副的認識、聯軸器拆裝、直線導軌副拆裝。 3、十字滑臺的機械安裝 4、檢查導跪滑塊接觸面、螺母支座接觸面與工作臺的平行度。 5、檢查導軌的平行度與直線度 6、XYZ軸機械精度的檢測實訓 三、技術參數 1、伺服電機扭矩：4NM（需單獨配置） 2、絲杠行程：90mm 4、絲杠參數（直徑mm/螺距mm）:14/05 5、外形尺寸：長×寬×高＝800×600×1350；...
