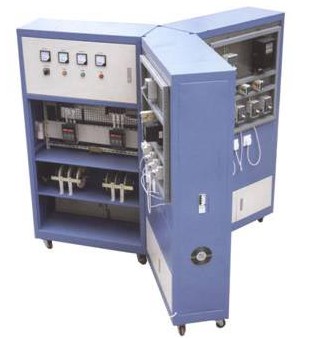

一、 概述

? ? ? ?本實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。

二、特點

?1. 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境；

?2. 模塊化設計：各個實訓內容按模塊進行設計

三、技術指標

1. 輸入電源：AC380V±10% 50HZ

?2. 工作環境：溫度－10℃～+50℃ 相對濕度＜85%（25℃）海拔＜4000M

?3. 裝置容量：＜1.5KVA 4. 外形尺寸：1800mm×1700mm×500mm

?四、 實訓項目

?1. 單項操作

（1） 低壓配電屏一次設備安裝和調試

（2） 磁力起動器安裝和調試

?2. 多項操作

（1） 單回路動力箱安裝和調試

（2） 交流接觸器可逆控制操作箱安裝調試

（3） 二次回路操作箱接線安裝和調試

（4） 具有運行位置指示單回路動力控制箱安裝和調試

（5） 具有運行位置指示式異步電動機操作箱安裝和調試

（6） 動力控制箱內保護、控制、測量設備安裝和調試

（7） 具有過流保護的動力控制箱設備安裝和調試

（8） 室內配電故障處理

（9） 簡單動力控制箱故障處理

（10） 三相異步電動機安裝起動

?3. 綜合操作

（1）便攜式配電箱制作安裝和調試
