一、裝置功能
1.強化手動操作技能訓練，考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
2.化工設備拆裝綜合實訓裝置配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。
3.掌握離心泵、換熱器、填料塔的結構、安裝及使用。 二、設計參數
1.工作溫度：常溫。
2.液體流量：0-14.4m3/h。
3.氣體流量：0-300m3/h。
三、公用設施
1.水：實訓過程中水可循環使用，實訓結束后排空即可。
2.電：電壓AC380V，功率2kW，三相四線制。需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水。
四、主要設備
1.風機：高效旋渦氣泵，流量100m3/h。
2.304不銹鋼列管換熱器，換熱面積1.0m2。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
3.不銹鋼離心泵：功率750W，流量0-7.2m3/h。????????
4.304不銹鋼儲罐φ650x900mm/φ500x650mm各1個
5.304不銹鋼填料塔DN200
6.過濾器DN40
7.閥門：法蘭及管道（DN15,DN25,DN32,DN50）
8.耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等
9.輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、
螺絲刀、開口扳手、活頭扳手。
五、外形尺寸

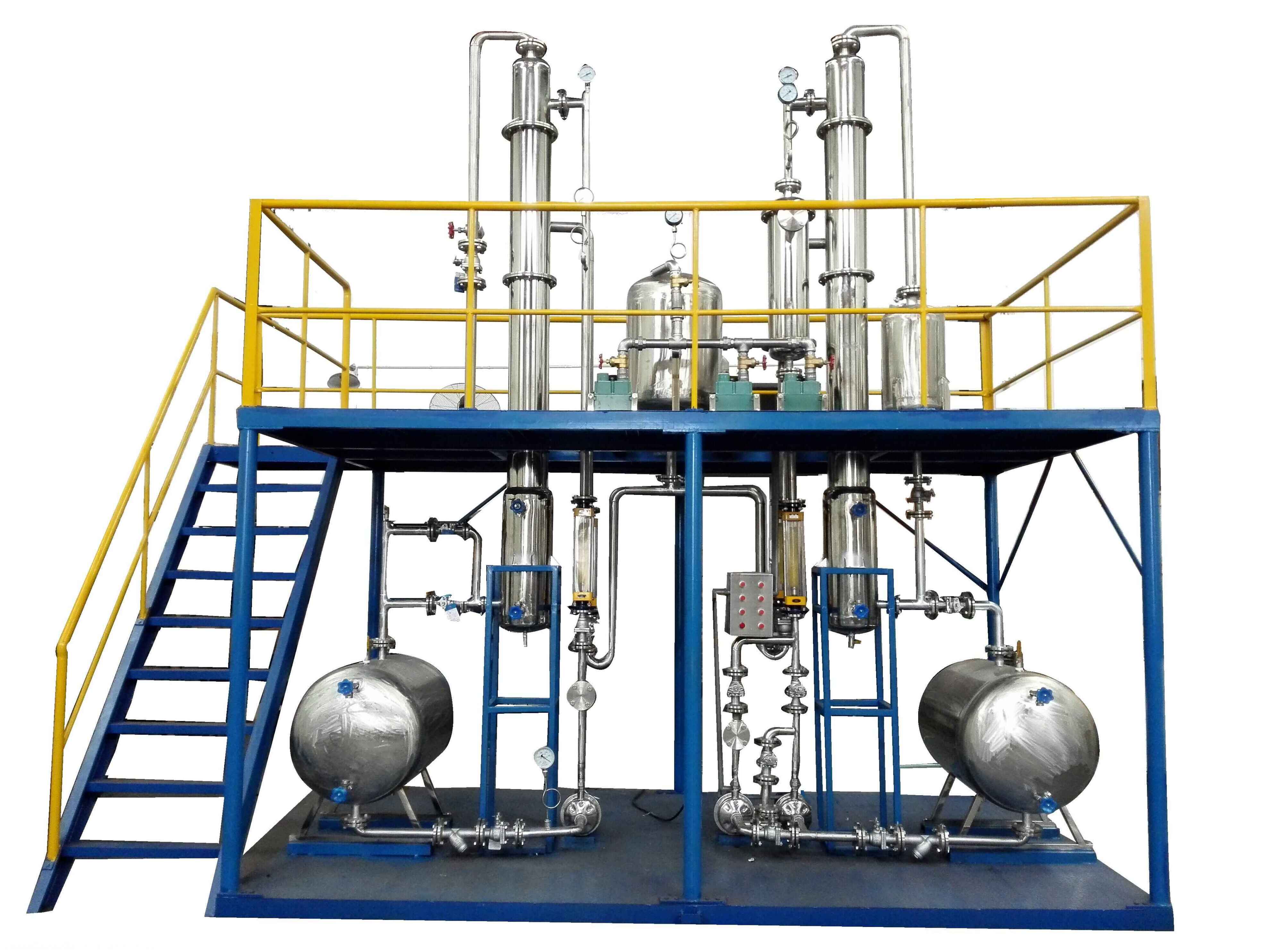

規格：4200x2000x3800mm(可根據實訓場地實際高度和場地面積進行調整)，化工設備拆裝綜合實訓裝置整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
?六、測控組成

變量	檢測機構	顯示機構	執行機構
離心泵進口壓力	指針式壓力表，儀表精度：1.5%FS	壓力表就地顯示	無
離心泵出口壓力	指針式壓力表，儀表精度：1.5%FS	壓力表就地顯示	管路出口閘（手）
流體流量	玻璃轉子流量計，儀表精度：4%FS	流量計就地顯示	管路出口閘（手）
流體溫度	雙金屬溫度計，儀表精度：1.5%FS	溫度就地顯示	無
液位	液位計	液位就地顯示	無
