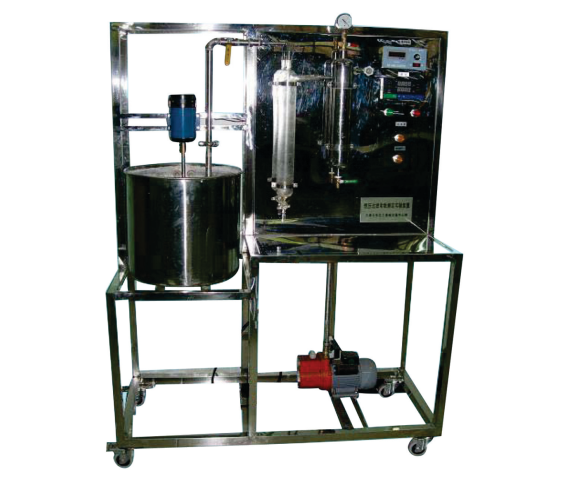

（TYK-GL03A型 數字型真空過濾實驗裝置）

一、裝置特點
1.整個真空過濾實驗裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.真空過濾實驗裝置設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3.真空過濾實驗裝置整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4.整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
5.相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。
6.實驗系統采用了量筒+秒表方式或濾液測量裝置測量濾液量。
7.裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.能夠體現真空過濾裝置的構造和操作方法。
2.實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。
3.實現測定過濾常數K、qe、τe及壓縮性指數s的方法。
4.測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。
三、設計參數
1.過濾器面積 0.00385 m²，過濾壓力：0～0.2MPa。
2.過濾常數K: 1.0×10^-4—6.0×10^-4m³/m²，qe：0.1—0.3，θe：100-300。
3.壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10^-7--3.0×10^-7
4.溫度：0-50℃。
四、公用設施
1.水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：固體CaCO3，外配設備：秒表。
五、主要設備
1.304不銹鋼物料桶：φ350×400mm。
2.304不銹鋼過濾器直徑：φ70mm。
3.玻璃計量瓶：1000ml。
4.調速電機：電壓AC220V，功率100W，攪拌器轉速：0-200r/min。
5.指針式真空壓力表：-0.1～0MPa 。
6.數字溫度儀表，Pt100鉑電阻溫度傳感器 ：0—100℃。
7.真空泵: 旋片式真空泵，抽速: ≥2L/s，轉速: 2800r/min  功率: 370W。
8.304不銹鋼緩沖罐 Φ76mm。
9.電器：接觸器、開關、漏電保護空氣開關。
10.304不銹鋼管路、管件及閥門。
11.304不銹鋼儀表柜：測控、電器設備在實驗架上。
12.304不銹鋼材質框架1500*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

七、TYK-GL03A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.真空度：壓力傳感器，測量范圍：-0.1-0MPa，精度0.5級。
3.濾液量采用10KPa差壓傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約1000ml，配刻度管。
4.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、時間、壓力、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
5.宇電AI501（帶485接口）壓差數字顯示儀。
6.宇電AI501（帶485接口）溫度數字顯示儀。
7.宇電AI501（帶485接口）壓力數字顯示儀。
