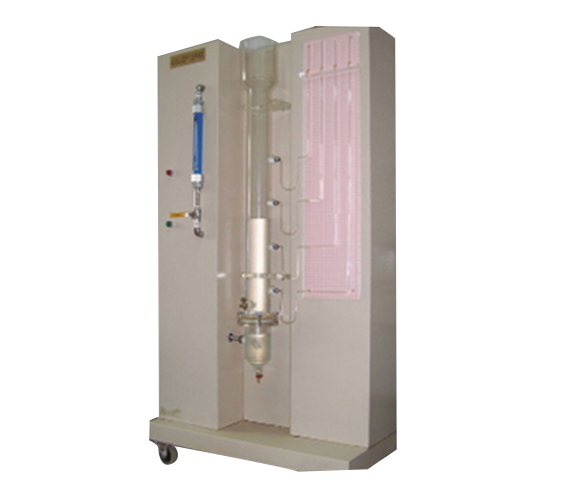

TYK-QQP01型 鼓泡反應器中氣泡表面積及氣含量測定實驗裝置
一、裝置功能 1、掌握靜壓法測定氣含率的原理與方法。 2、掌握氣液鼓泡反應器的操作方法。 3、了解氣液比表面積的確定方法。 二、主要配置 有機玻璃反應器、轉子流量計、閥門、壓差計、空壓機、緩沖罐、不銹鋼框架、控制屏。 三、公用設施 1.水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 3.氣：空氣來自空壓機（自帶氣源） 4.實驗物料：自來水-空氣 四、技術參數 1.環境溫度：5℃～40℃，配電：220V， 500W。 2.反應器：Φ150×1600mm,?透明有機玻璃材質。 3.水泵：流量1m3/h，揚程15m,功率370W。 4.水箱：500×500×400mm， 304不銹鋼材質。 5.溶氣罐：304不銹鋼材質，工作壓力0.2-0.3 MPa。 6.轉子流量計：16-160L/h。 7.空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。 8.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 9.外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，...
分類：
描述
一、裝置功能
1、掌握靜壓法測定氣含率的原理與方法。
2、掌握氣液鼓泡反應器的操作方法。
3、了解氣液比表面積的確定方法。
二、主要配置
有機玻璃反應器、轉子流量計、閥門、壓差計、空壓機、緩沖罐、不銹鋼框架、控制屏。
三、公用設施
1.水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.氣：空氣來自空壓機（自帶氣源）
4.實驗物料：自來水-空氣
四、技術參數
1.環境溫度：5℃～40℃，配電：220V， 500W。
2.反應器：Φ150×1600mm,?透明有機玻璃材質。
3.水泵：流量1m3/h，揚程15m,功率370W。
4.水箱：500×500×400mm， 304不銹鋼材質。
5.溶氣罐：304不銹鋼材質，工作壓力0.2-0.3 MPa。
6.轉子流量計：16-160L/h。
7.空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
8.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9.外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。?
五、測控組成
1、掌握靜壓法測定氣含率的原理與方法。
2、掌握氣液鼓泡反應器的操作方法。
3、了解氣液比表面積的確定方法。
有機玻璃反應器、轉子流量計、閥門、壓差計、空壓機、緩沖罐、不銹鋼框架、控制屏。
三、公用設施
1.水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.氣：空氣來自空壓機（自帶氣源）
4.實驗物料：自來水-空氣
四、技術參數
1.環境溫度：5℃～40℃，配電：220V， 500W。
2.反應器：Φ150×1600mm,?透明有機玻璃材質。
3.水泵：流量1m3/h，揚程15m,功率370W。
4.水箱：500×500×400mm， 304不銹鋼材質。
5.溶氣罐：304不銹鋼材質，工作壓力0.2-0.3 MPa。
6.轉子流量計：16-160L/h。
7.空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
8.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9.外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。?
五、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 |
| 床層壓降 | U型壓力計 | 就地顯示 | 無 |
