一、裝置特點

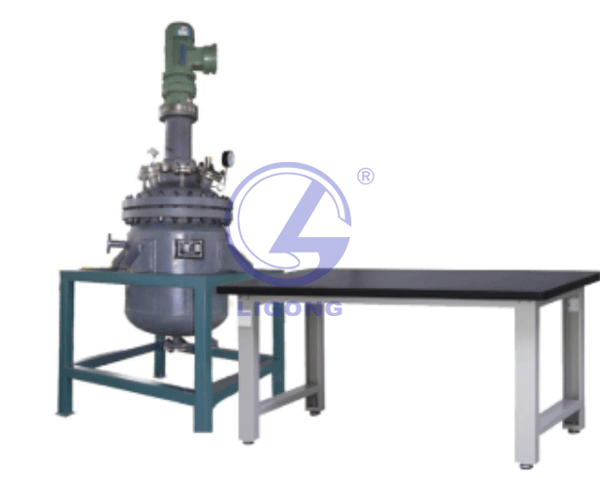

系統主要由反應釜、攪拌電機、拆裝工具、清洗工具、工具貨架等組成，用于學員掌握反應釜的內部結構、拆裝作業、試壓查漏系統作業，以及了解掌握反應釜高壓清洗、試漏、盲板抽堵、系統置換等檢維修作業流程的有關知識。配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、四大化工參量的安裝、檢測、顯示等。能夠?qū)崿F(xiàn)“教、學、做、訓、考”等一體化教學實驗流程。

二、裝置功能

（1）便于考察學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。
（2）整套系統能夠?qū)崿F(xiàn)“教、學、做、訓、考”一體化。
（3）提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
（4）經常拆裝的部件堅實、耐用，便于學生長期使用，并能提供更新設備。

三、實訓內容

1、掌握反應釜拆裝工藝流程圖的識讀；
2、認識反應釜結構、管路管件、閥門、攪拌電機及掌握攪拌電機、閥門的選用與安裝；
3、掌握填寫反應釜拆裝所需的工具和易耗品清單；
4、掌握反應釜的組裝、試壓操作規程。
5、掌握盲板抽堵和系統置換操作技能訓練
6、掌握裝置異常及應急情況處理方法，能夠正確處理如系統超壓、攪拌器不啟動、反應釜法蘭泄露、裝置斷電等異常情況處理。

四、外形尺寸

對象部分：Q235,8號方管，800×800×1200mm。
測控部分：開關盒集成于對象部分之上。
外配設備：無。

五、公用工程

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。

六、拆裝工具及試壓檢漏設備
